TIPOS DE MISCROSOPIOS

Una clasificación moderna divide a los microscopios en los siguientes tipos:

Microscopio óptico

Un microscopio óptico es un microscopio basado en lentes ópticas. El desarrollo de este aparato suele asociarse con los trabajos de Anton van Leeuwenhoek. Los microscopios de Leeuwenhoek constaban de una única lente pequeña y convexa, montada sobre una plancha, con un mecanismo para sujetar el material que se iba a examinar (la muestra o espécimen). Este uso de una única lente convexa se conoce como microscopio simple, en el que se incluye la lupa, entre otros aparatos ópticos.



Microscopio simple
Un microscopio simple, al contrario que un microscopio óptico estándar, que tiene varias lentes de aumento, es un microscopio que sólo utiliza una lente de aumento. El ejemplo más clásico de microscopio simple es la lupa. Es una lente positiva.

El objeto por observar se coloca entre el foco y la superficie de la lente, lo que determina la formación de una imagen virtual, derecha y tanto mayor cuanto mayor sea el poder dióptrico de la lente y cuanto más alejado esté el punto próximo de la visión nítida del sujeto. por eso se diz microscópio simple

Microscopio compuesto

Un microscopio compuesto es un microscopio óptico que tiene más de un lente. Los microscopios compuestos se utilizan especialmente para examinar objetos transparentes o cortados en láminas tan finas que se transparentan. Se emplea para aumentar o ampliar las imágenes de objetos y organismos no visibles a simple vista. El microscopio óptico común está conformado por tres sistemas:

El sistema mecánico está constituido por una serie de piezas en las que van instaladas las lentes que permiten el movimiento para el enfoque.
El sistema óptico comprende un conjunto de lentes dispuestas de tal manera que produce el aumento de las imágenes que se observan a través de ellas.
El sistema de iluminación comprende las partes del microscopio que reflejan, transmiten y regulan la cantidad de luz necesaria para efectuar la observación a través del microscopio.

Microscopio óptico especial
Microscopio de luz ultravioleta

Microscopio de luz fluorecencia La lente, que habitualmente es de vidrio es sustituida por lentes de cuarzo y la iluminación se produce por unas lámparas de mercurio. no usa filtros y se observa en placas fotográficas. La variedad de fluorescencia, si usa filtros, y la observación es directa.

Microscopio de luz ultravioleta – La imagen en el microscopio de luz ultravioleta depende de la absorción de esa luz por las moléculas de la muestra. La fuente de luz ultravioleta tiene una longitud de onda de 200 nm, por lo tanto puede alcanzar una resolución de 100 nm. La microscopia ultravioleta no es muy diferente del funcionamiento de un espectrofotómetro pero sus resultados son registrados en fotografías. La muestra no se puede observar directamente a través del ocular porque la luz ultravioleta puede dañar la retina. El método sirve para detectar ácidos nucleicos, proteínas que contienen determinados aminoácidos. Mediante longitudes de ondas específicas para la iluminación se puede obtener mediciones espectrofotométricas para cuntificar el DNA y el RNA de cada célula.

El microscopio de luz ultravioleta utiliza el rango ultravioleta del espectro luminoso en lugar del rango visible, bien para aumentar la resolución con una longitud de onda menor o para mejorar el detalle absorbiendo selectivamente distintas longitudes de onda de la banda ultravioleta. Dado que el vidrio no transmite las longitudes de onda más cortas de la luz ultravioleta, los elementos ópticos de estos microscopios están hechos con cuarzo, fluorita o sistemas de espejos aluminizados. Además, dado que la radiación ultravioleta es invisible, la imagen se muestra con fosforescencia (véase Luminiscencia), en fotografía o con un escáner electrónico. El microscopio de luz ultravioleta se utiliza en la investigación científica.


Microscopio de fluorescencia
El microscopio de fluorescencia es una variación del microscopio de luz ultravioleta en el que los objetos son iluminados por rayos de una determinada longitud de onda. La imagen observada es el resultado de la radiación electromagnética emitida por las moléculas que han absorbido la excitación primaria y reemitido una luz con mayor longitud de onda. Para dejar pasar sólo la emisión secundaria deseada, se deben colocar filtros apropiados debajo del condensador y encima del objetivo. Se usa para detectar sustancias con autofluorescencia (vitamina A) o sustancias marcadas con fluorocromos.

Microscopio petrográfico
El microscopio petrográfico o de polarización se utiliza para identificar y estimar cuantitativamente los componentes minerales de las rocas ígneas y las rocas metamórficas. Cuenta con un prisma de Nicol u otro tipo de dispositivo para polarizar la luz que pasa a través del espécimen examinado (véase Óptica: Polarización de la luz). Otro prisma Nicol o analizador determina la polarización de la luz que ha pasado a través del espécimen. El microscopio tiene un soporte giratorio que indica el cambio de polarización acusado por el espécimen.

Microscopio en campo oscuro
El (CEST)microscopio de campo oscuro utiliza una luz muy intensa en forma de un cono hueco concentrado sobre el espécimen. El campo de visión del objetivo se encuentra en la zona hueca del cono de luz y sólo recoge la luz que se refleja en el objeto. Por ello las porciones claras del espécimen aparecen como un fondo oscuro y los objetos minúsculos que se están analizando aparecen como una luz brillante sobre el fondo. Esta forma de iluminación se utiliza para analizar elementos biológicos transparentes y sin manchas, invisibles con iluminación normal. También es bastante utilizado en la observación de muestras metalográficas para la observación de detalles en superficies con alta reflectancia.

El objetivo recibe la luz dispersa o refractada por las estructuras del espécimen. Para lograrlo, el microscopio de campo oscuro está equipado con un condensador especial que ilumina la muestra con luz fuerte indirecta. En consecuencia el campo visual se observa como un fondo oscuro sobre el cual aparecen pequeñas partículas brillantes de la muestra que reflejan parte de la luz hacia el objetivo. El efecto es similar a las partículas de polvo que se ven en el haz de luz emanado de un proyector de diapositivas en una habitación oscura. La luz reflejada por las partículas de polvo llegan hasta la retina del ojo y las hacen visible

Se llama así por la luz intensa que se necesita.

Microscopio de contraste de fase
Microscopio de fase, se utiliza cuando se necesitan ver objetos incoloros. Si la amplitud de la luz que incide apenas cambia, se obtiene un contraste muy malo. Se usa entonces una iluminación por varios sitios y se miden diferencias de fase para poder "ver" el objeto.
Contraste de Fases

Una muestra microscópica normalmente se visualiza porque su densidad varía de unas zonas a otras. Es muy difícil ver detalles de una muestra completamente transparente con iluminación de campo claro, ya que todas las zonas son de la misma densidad. Sin embargo, no todas tienen el mismo índice de refracción. El índice de refracción provoca alteraciones en la fase de la onda.

SISTEMA: se coloca en el plano focal del condensador un diafragma anular que proyecta en el infinito la imagen de un haz anular. En el plano focal del objetivo se coloca una lamina que contiene un anillo, llamado anillo de fase, construido de forma que la luz que pase a través de el ( la luz no difractada ) sufra una disminución en intensidad y un desplazamiento de fase de un cuarto de longitud de onda en relación con la luz difractada. El efecto final simula una imagen de una muestra que tuviera variaciones de densidad en lugar de variaciones de índice de refracción.

El contraste de fases suele utilizarse mucho para estudiar muestras transparentes vivas.


Microscopio de luz polarizada
Los microscopios de luz polarizada son microscopios a los que se les han añadido dos polarizadores (uno entre el condensador y la muestra y el otro entre la muestra y el observador),el material que se usa para ello es un cristal de cuarzo y un cristal de Nicol dejando pasar únicamente la luz que vibra en un único plano (luz polarizada). Algunos compuestos orgánicos responden al efecto de la luz, éstos tienen un alto grado de orientación molecular (sustancias anisotrópicas), que hace que la luz que lo atraviesa pueda hacerlo en determinados planos vibratorios atómicos. El prisma de Nicol permite el paso de luz en un solo plano, así el cuarzo gira la posición de polarización, facilitando la identificación de sustancias que extinguen la luz. Al fenómeno de extinción de luz causado por estos planos atómicos y orientaciones moleculares se llama birrefringencia. Este tipo de microscopio se usa para poder identificar mejor sustancias cristalinas o fibrosas (como el citoesqueleto), sustancia amiloide, asbesto, colágeno, cristales de uratos, queratina, sílice, y otras de origen exógeno.

Microscopio confocal
Un microscopio confocal es un microscopio capaz de obtener imágenes tridimensionales de la célula. Se basa en un principio similar al de un microscopio de fluorescencia, pero se utilizan dos diafragmas confocales (uno antes de la muestra y otro después) capaces de enfocar la iluminación en un único punto de la muestra. Se utiliza un láser como fuente luminosa, y con él se va barriendo la muestra por todo su volumen, plano a plano, creando muchas imágenes bidimensionales que un ordenador interpreta, generando finalmente una imagen tridimensional del objeto.

Microscopio electrónico

Un microscopio electrónico es un microscopio que utiliza electrones en vez de fotones o luz visible para formar imágenes de objetos diminutos. Los microscopios electrónicos permiten alcanzar una capacidad de aumento muy superior a los microscopios convencionales (hasta 500.000 aumentos comparados con los 1000 aumentos de los mejores microscopios ópticos) debido a que la longitud de onda de los electrones es mucho menor que la de los fotones.

El primer microscopio electrónico fue diseñado por Ernst Ruska y Max Knoll entre 1925 y 1930, quiénes se basaron en los estudios de Louis-Victor de Broglie acerca de las propiedades ondulatorias de los electrones.

Un microscopio electrónico funciona con un haz de electrones acelerados por un alto voltaje y focalizados por medio de lentes magnéticas. La amplificación de la imagen se produce por un conjunto de lentes magnéticas que forman una imagen sobre una placa fotográfica o sobre una pantalla sensible al impacto de los electrones que transfiere la imagen formada a la pantalla de un ordenador. los microscópios electrónicos sólo se pueden ver en blanco y negro puesto que no utilizan la luz, pero se le pueden dar colores en el ordenador.

Existen dos tipos principales de microscopios electrónicos:

Microscopio electrónico de transmisión
Microscopio electrónico de barrido
En el estudio de los circuitos integrados se suele utilizar el microscopio electrónico debido a una curiosa propiedad: Como el campo eléctrico modifica la trayectoria de los electrones, en un circuito integrado en funcionamiento, visto bajo el microscopio electrónico, se puede apreciar el potencial al que está cada elemento del circuito.

(1) carcasa, (2) emisor de electrones, (3) electrones, (4) cátodo, (5) ánodo, (6) inductor de enfoque, (7) muestra analizada, (8) detector.
















Microscopio electrónico de transmisión

Un microscopio electrónico de transmisión es un microscopio que utiliza un haz de electrones para visualizar un objeto debido a que la potencia amplificadora de un microscopio óptico está limitada por la longitud de onda de la luz visible. Debido a que los electrones tienen una longitud de onda mucho menor que la de la luz pueden mostrar estructuras mucho más pequeñas. Las partes principales de un microscopio electrónico son:

Cañón de electrones, que emite los electrones que chocan contra el espécimen, creando una imagen aumentada.
Lentes magnéticas para crear campos que dirigen y enfocan el haz de electrones, ya que las lentes convencionales utilizadas en los microscopios ópticos no funcionan con los electrones.
Sistema de vacío es una parte muy importante del microscopio electrónico. Debido a que los electrones pueden ser desviados por las moléculas del aire, se debe hacer un vacío casi total en el interior de un microscopio de estas características.
Placa fotográfica o pantalla fluorescente que se coloca detrás del objeto a visualizar para registrar la imagen aumentada.
Sistema de registro que muestra la imagen que producen los electrones, que suele ser una computadora.
El microscopio electrónico de transmisión emite un haz de electrones dirigido hacia el objeto que se desea aumentar. Una parte de los electrones rebotan o son absorbidos por el objeto y otros lo atraviesan formando una imagen aumentada de la muestra. Para utilizar un microscopio electrónico de transmisión debe cortarse la muestra en capas finas, no mayores de un par de miles de ángstroms. Los microscopios electrónicos de transmisión pueden aumentar un objeto hasta un millón de veces.

El primer microscopio electrónico de transmisión fue desarrollado entre 1931 y 1933 por Ernst Ruska y sus colaboradores. La óptica básica de ese primer microscopio electrónico se mantiene hasta nuestros días; los cambios en los microscopios modernos consisten en adicionar más lentes para incrementar el ámbito de aumentos y darle mayor versatilidad. El primer microscopio electrónico de transmisión comercial lo construyó Siemens en 1939.

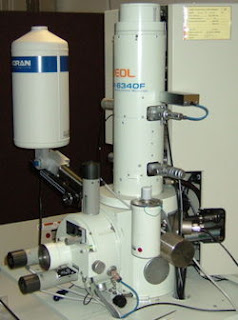

Microscopio electrónico de barrido

El microscopio electrónico de barrido, también conocido como Scanning o SEM (Scanning Electron Microscopy), es un microscopio que usa electrones y no luz para formar una imagen. Tiene una gran profundidad de campo, la cual permite que se enfoque a la vez una gran parte de la muestra. También produce imágenes de alta resolución, que significa que características espacialmente cercanas en la muestra pueden ser examinadas a una alta magnificación. La preparación de las muestras es relativamente fácil pues la mayoría de SEMs sólo requieren que estas sean conductoras.

En el microscopio electrónico de barrido la muestra es recubierta con una capa de metal delgado, y es barrida con electrones enviados desde un cañón. Un detector mide la cantidad de electrones enviados que arroja la intensidad de la zona de muestra, siendo capaz de mostrar figuras en tres dimensiones, proyectados en una imagen de TV. Su resolución está entre 3 y 20 nm, dependiendo del microscopio. Inventado en 1981 por Ernst Ruska, Gerd Binnig y Heinrich Rohrer, permite una aproximación profunda al mundo atómico.

Son ampliamente utilizados en la biología celular. Aunque permite una menor capacidad de aumento que el microscopio electrónico de transmisión, este permite apreciar con mayor facilidad texturas y objetos en tres dimensiones que hayan sido pulverizados metálicamente antes de su observación. Por esta razón solamente pueden ser observados organismos muertos, y no se puede ir más allá de la textura externa que se quiera ver. Los microscopios electrónicos sólo pueden ofrecer imágenes en blanco y negro puesto que no utilizan la luz.

Este instrumento permite la observación y caracterización superficial de materiales inorgánicos y orgánicos, entregando información morfológica del material analizado. A partir de él se producen distintos tipos de señal que se generan desde la muestra y se utilizan para examinar muchas de sus características. Con él se pueden realizar estudios de los aspectos morfológicos de zonas microscópicas de diversos materiales, además del procesamiento y análisis de las imágenes obtenidas.


Microscopio de iones en campo
La microscopía de iones en campo (FIM) es una técnica analítica empleada en ciencia de materiales. El microscopio de iones en campo es una variedad de microscopio que puede ser usado para visualizar la ordenación de los átomos que forman la superficie de la punta afilada de una aguja de metal. Fue la primera técnica con la que se consiguió resolver espacialmente átomos individuales. La técnica fue desarrollada por Erwin Müller. En 1951 se publicaron por primera vez imágenes de estructuras atómicas de tungsteno en la revista Zeitschrift für Physik.

En la FIM, se produce una aguja de metal afilada y se coloca en una cámara de ultra alto vacío, que después se llena con un gas visualizador tal como el helio o el neón. La aguja se enfría hasta alcanzar temperaturas criogénicas (20-100 K). Luego se aplica un voltaje positivo que va de 5.000 a 10.000 voltios sobre la punta. Los átomos de gas absorbidos por la punta se ven ionizados por el fuerte campo eléctrico que existe en las proximidades de ella. La curvatura de la superficie cercana a la punta provoca una magnetización natural; los iones son repelidos bruscamente en dirección perpendicular a la superficie (un efecto de "proyección de punto"). Se coloca un detector de modo que pueda recoger esos iones repelidos; y la imagen formada por todos los iones repelidos puede tener la resolución suficiente como para mostrar átomos individuales en la superficie de la punta.

Al contrario que los microscopios convencionales, donde la resolución espacial se ve limitada por la longitud de onda de las partículas empleadas en la visualización, el microscopio basado en FIM funciona por proyección y alcanza resoluciones atómicas, con una magnificación aproximada de unos pocos millones de aumentos.

Microscopio de sonda de barrido
Un microscopio de sonda de barrido es aquel que tiene el transmisor en la parte exequimal del lente (Objetivo 4x). Su uso en investigaciones científicas es el de regular la imagen mediante un barrido de electrones haciendo que la imagen aumente (10.000.000 nm ). Este microscopio utiliza una sonda que recorre la superficie del objeto a estudiar.

Microscopio de efecto túnel
Richard Feynman, premio Nobel de Física en 1965, durante una conferencia celebrada en el Instituto de Tecnología de California (CalTech), en 1959, titulada <>, pronosticó que, tarde o temprano, se podrían mover los átomos de manera individual, y construir configuraciones diferentes de las que existen en la naturaleza.

En 1981, Heinrich Rohrer y Gerd Binnig, dos científicos del laboratorio IBM de Zurich, idearon el microscopio de efecto túnel, y abrieron las puertas a este tipo de manipulación. Debido a su invento, en 1986 fueron galardonados con el premio Nobel de Física.

Este sistema basa su funcionamiento en un efecto cuántico, denominado efecto túnel, que se da en distancias menores a la milmillonésima parte de un metro (10-9m = 1 nm, un nanómetro). El control de este tipo de fenómeno es lo que nos permite hacer topografía de superficies a nivel atómico.


¿Qué es el efecto túnel? [editar]Desde el punto de vista de la mecánica clásica un electrón no puede superar una barrera de potencial superior a su energía.
Sin embargo, según la mecánica cuántica, los electrones no están definidos por una posición precisa, sino por una nube de probabilidad. Esto provoca que en ciertos sistemas esta nube de probabilidad se extienda hasta el otro lado de una barrera de potencial. Por tanto el electrón puede atravesar la barrera, y contribuir a generar una intensidad eléctrica.

Esta intensidad se denomina intensidad de túnel y es el parámetro de control que nos permite realizar la topografía de superficie.

Este efecto cuántico aparece también en otras ramas de la física. Gamow lo aplicó para dar explicación a la desintegración mediante emisión de partículas alfa en núcleos inestables. En electrónica, hay transistores que basan parte de su funcionamiento en el efecto túnel.

Esquema de funcionamiento de un microscopio de efecto túnel [editar]En una instalación cuyo fin es tomar medidas en escala atómica es necesario que el elemento que se usa como sonda de medida tenga una resolución de esa misma escala. En un microscopio de efecto túnel la sonda es una punta conductora, por ejemplo, de Wolframio. La punta se trata para eliminar los óxidos y para que sea lo más afilada posible. En condiciones ideales hay un solo átomo en el extremo de la sonda.

La instalación consiste en un circuito eléctrico en el que están incluidos la muestra y la punta de medida. Como se ha apuntado anteriormente, el parámetro de medida es la intensidad de corriente túnel. Esta intensidad apenas alcanza los nanoamperios y, además, es muy sensible tanto a la distancia, como a la diferencia de tensión entre la punta y la muestra. Debido a esta sensibilidad todo el sistema debe estar controlado electrónicamente. Así, la toma de medidas y los movimientos de la punta (realizados mediante un dispositivo piezoeléctrico con precisiones que pueden llegar a los 0.05nm) son controlados por el usuario, a través de las interfases correspondientes, por ejemplo: mediante un PC de sobremesa.

Microscopio de fuerza atómica

El Microscopio de fuerza atómica (AFM, de sus siglas en inglés) es un instrumento mecano-óptico capaz de detectar fuerzas del orden de los piconewton. Al rastrear una muestra, es capaz de registrar continuamente su topografía mediante una sonda o punta afilada de forma piramidal o cónica. La sonda va acoplada a un listón o palanca microscópica muy flexible de sólo unos 200 µm de longitud. En la figura de arriba aparece una imagen de fuerza atómica de la superficie de un cristal de cloruro de sodio (sal común). Se puede apreciar la disposición de los átomos y al menos dos vacantes (Cortesía del Profesor Ernst Meyer, Universidad de Basilea).


Microscopio virtual
El proyecto Microscopio Virtual es una iniciativa supervisada por la Universidad Rutgers para realizar micromorfología y estudiar el comportamiento de pequeños organismos, realizando estudios en línea. El servidor está localizado en el norte de los Estados Unidos y las imágenes son tomadas desde la Antártica y el Mar Báltico.
El instituto de investigaciones forenses (www.institutoforense.com)igualmente cuenta con un proyecto de microscopio virtual pero dirigido a la línea de investigación de balística forense, para ayudar en la resolución de casos criminales.

FUENTE: WIKIPEDIA

martes, 19 de junio de 2007

Historia del microscopio óptico






Algunos descubrimientos en la historia de la microscopía óptica
1611
Kepler sugirió la manera de construír un microscopio compuesto
1655
Hooke utilizó un microscopio compuesto para describir unas pequeñas celdillas en los cortes de corcho a las que denominó "células".
1674
Leeuwenhoek informó sobre su descubrimiento de protozoos. Nueve años más tarde observó por primera vez bacterias.
1833
Brown publicó sus observaciones microscópicas de las orquídeas, y describió claramente el núcleo celular.
1838
Schleiden y Schwann propusieron la teoría celular, afirmando que la célula nucleada es la unidad estructural y funcional de las plantas y los animales.
1857
Kolliker describió las mitocondrias de las células musculares.
1876
Abbé analizó los efectos de la difracción en la formación de la imegen en el microscopio y mostró la manera de optimizar el dieseño de los microscopios.
1879
Flemming describión con gran claridad el comportamiento de los cromosomas durante la mitosis de las células animales
1881
Retzius describió muchos tejidos animales con una precisión que aún no ha sido superada por ningún especialista en microscopía óptica. En las dos décadas siguientes, tanto él como Cajal y otros histólogos, diseñaron métodos de tinción y establecieron las bases de la anatomía microscópica.
1882
Koch utilizó colorantes de anilina para teñir microorganismos e identificó las bacterias que causan la tuberculosis y el cólera. En las dos décadas siguientes, otros bacteriólogos, como Klebs y Pasteur, identificaron los agentes causantes de otras muchas enfermedades examinando al microscopio preparaciones teñidas.
1886
Zeiss hizo una serie de lentes, siguiendo las leyes de Abbé, que permitieron a los especialistas en microscopía la resolución de estructuras situadas en los límites teóricos de la luz visible.
1898
Golgi observó por primera vez el aparato llamado "de Golgi", impregnando células con nitrato de plata.
1924
Lacassagne y sus colaboradores desarrollaron la primera técnica autorradiográfica para localizar el polonio radiactivo en las muestras biológicas.
1930
Lebedeff diseñó y construyó el primer microscopio de contraste interferencial. En 1932, Zernicke inventó el microscopio de contraste de fases. Estos dos adelantos permitieron observar por primera vez células células vivas no teñidas en detalle.
1941
Coons utilizó anticuerpos acoplados a colorantes fluorescentes para detectar antígenos celulares.
1952
Nomarski ideó y patentó el sistema de contraste interferencial para el microscopio óptico., que aún lleva su nombre.
1981
Allen e Inoué perfeccionaron la microscopía óptica de contraste video-amplificada.
N.T. Generalmente se considera que el primer microscopio compuesto fue construído por los holandeses H. Jansen y Z. Jansen en 1590.
Bibliografía: Alberts, Bruce, Biología Molecular de la Célula (2da. Edición, Ediciones Omega, Barcelona, 1994)
